Návod — ako si pripojiť vlastný senzor
Vlastný senzor kvality ovzdušia si viete postaviť a pripojiť sami, za jedno popoludnie a bez spájkovania. Tento návod vás prevedie celou cestou — od nákupu súčiastok po prvé meranie na mape.
1. Čo budete potrebovať

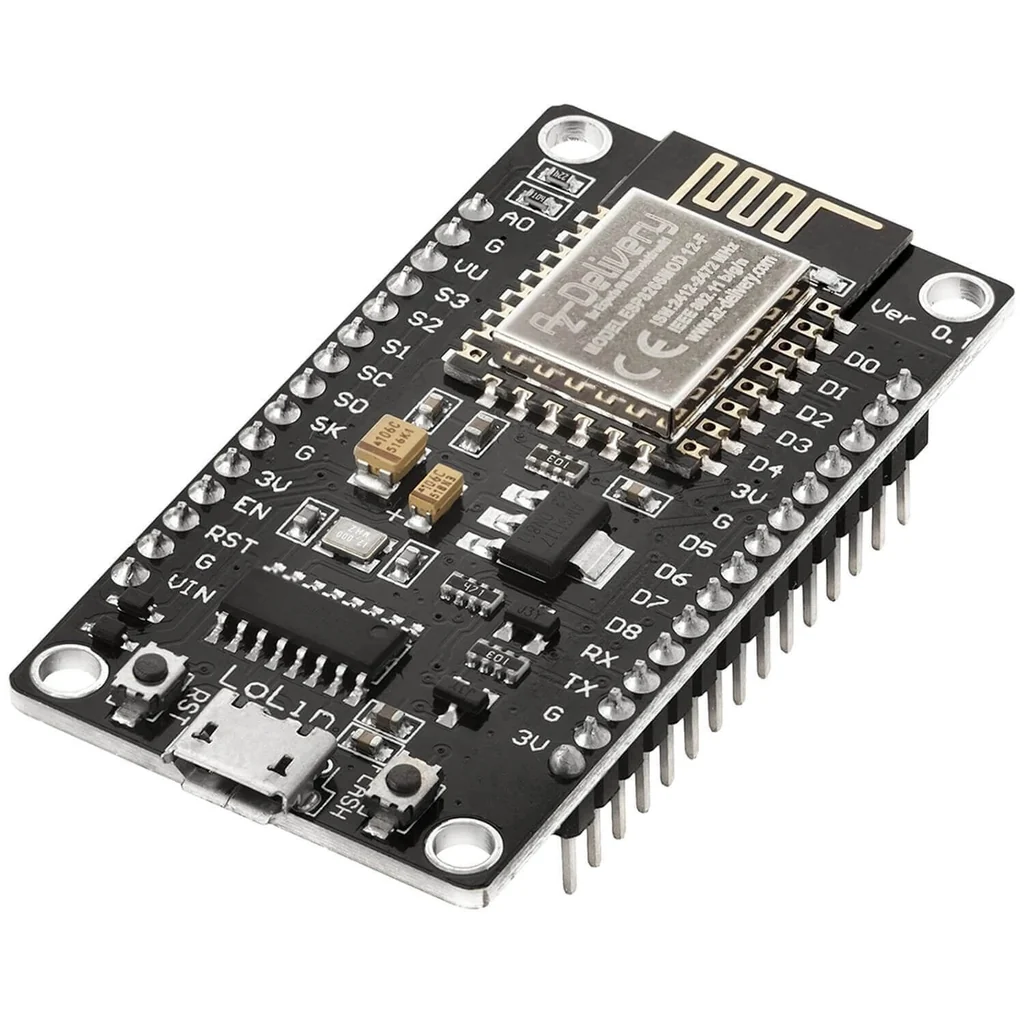

NodeMCU v3 (ESP8266)
hlavná doska. Pozor, nie ESP32; predávajú sa pod veľmi podobným názvom, ale majú iné rozloženie vývodov.

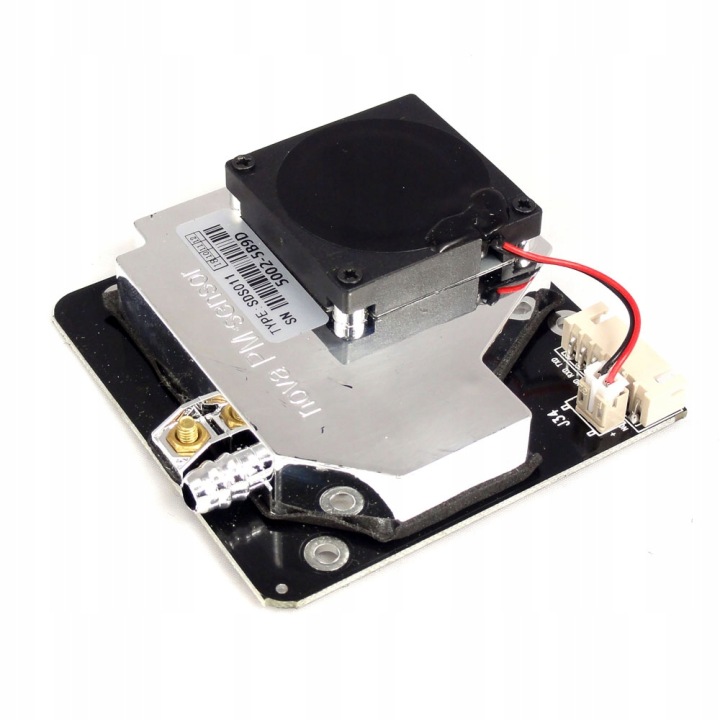

SDS011
prachové čidlo, meria PM2,5 a PM10. To je to podstatné.

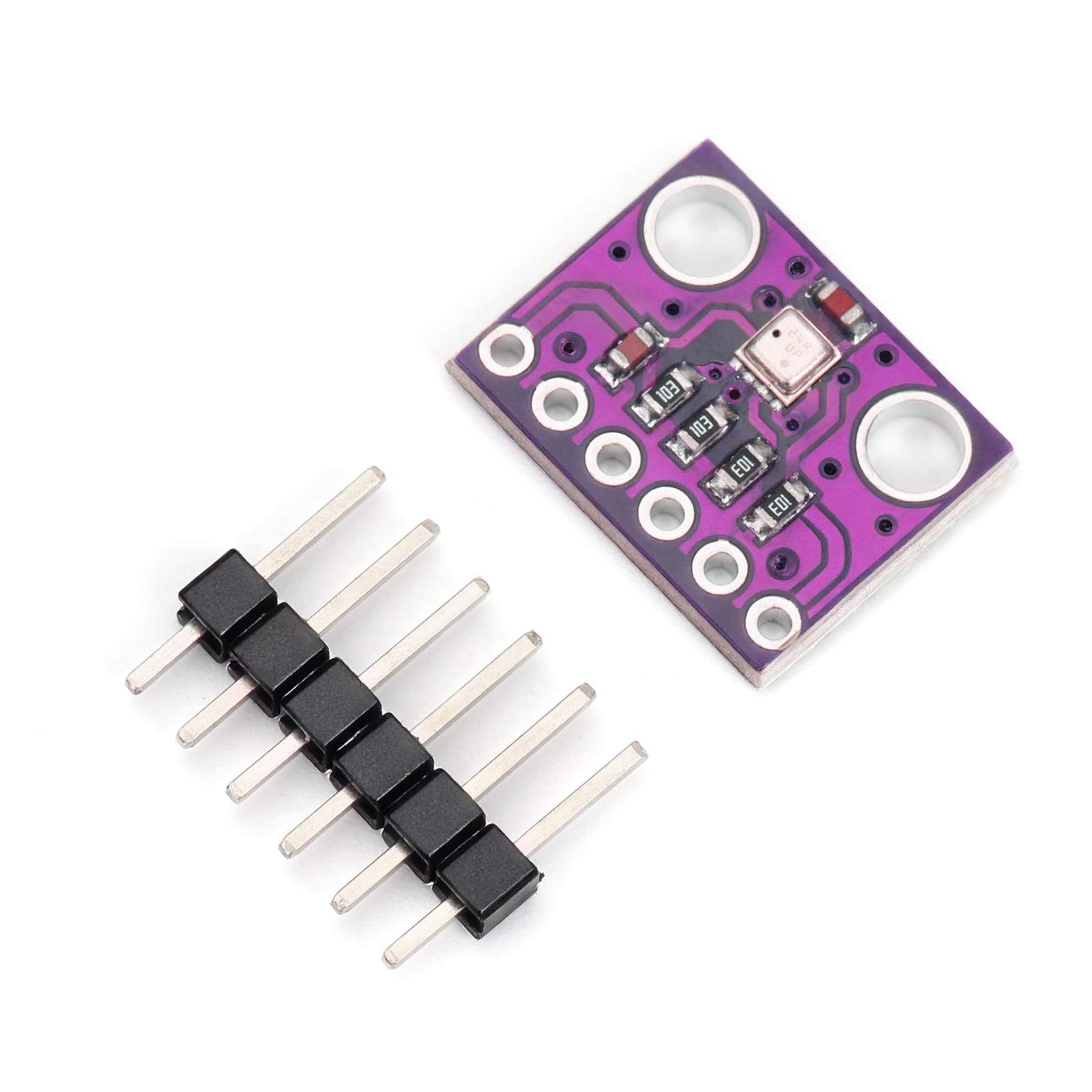

BME280
teplota, tlak a vlhkosť. Vyberte verziu s I2C, teda so štyrmi vývodmi. Nie je povinné, ale odporúčame ho.

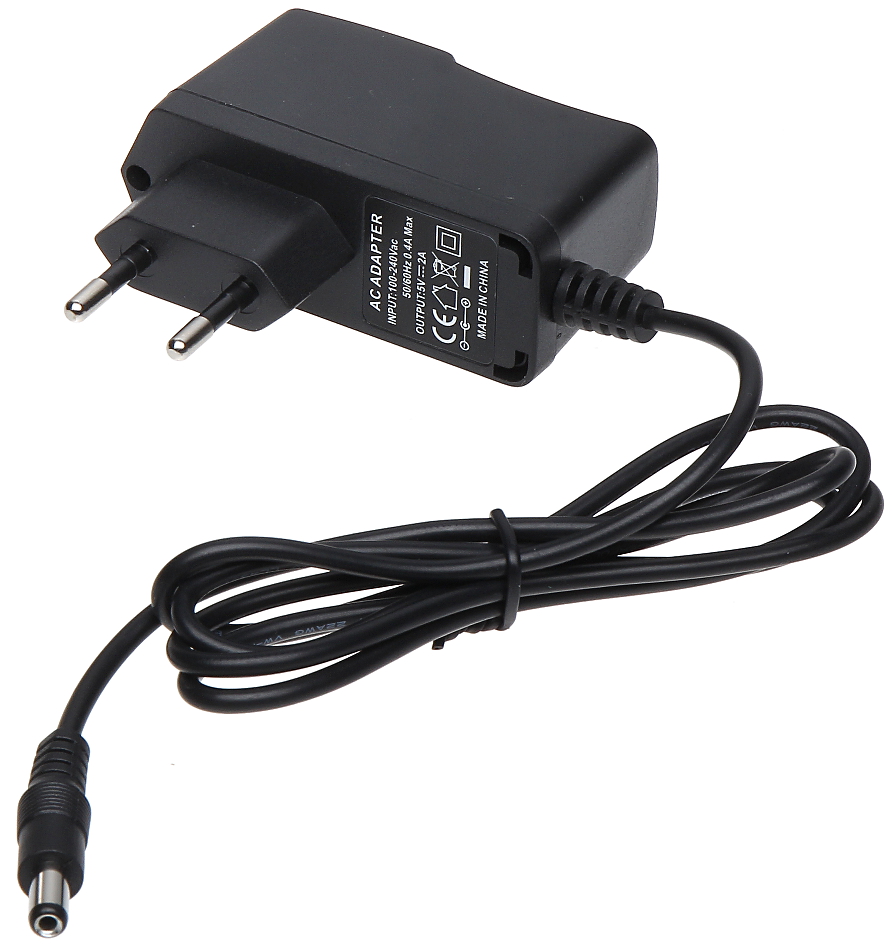

Napájací zdroj micro USB, 5 V a aspoň 1 A
SDS011 má ventilátor, slabší zdroj nestačí a senzor sa bude náhodne reštartovať.

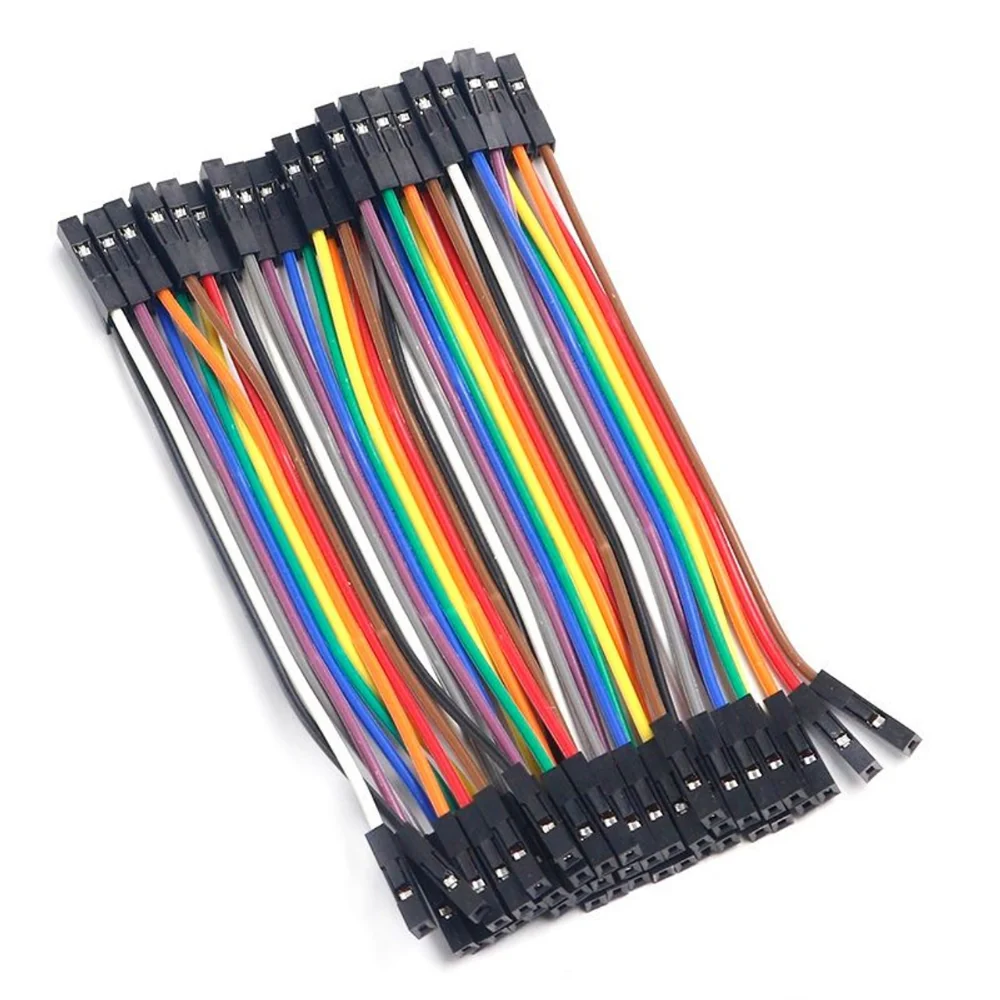

Prepojovacie vodiče SAMICA - SAMICA
nič sa nespájkuje. Káble sa dajú kúpiť nalisované.

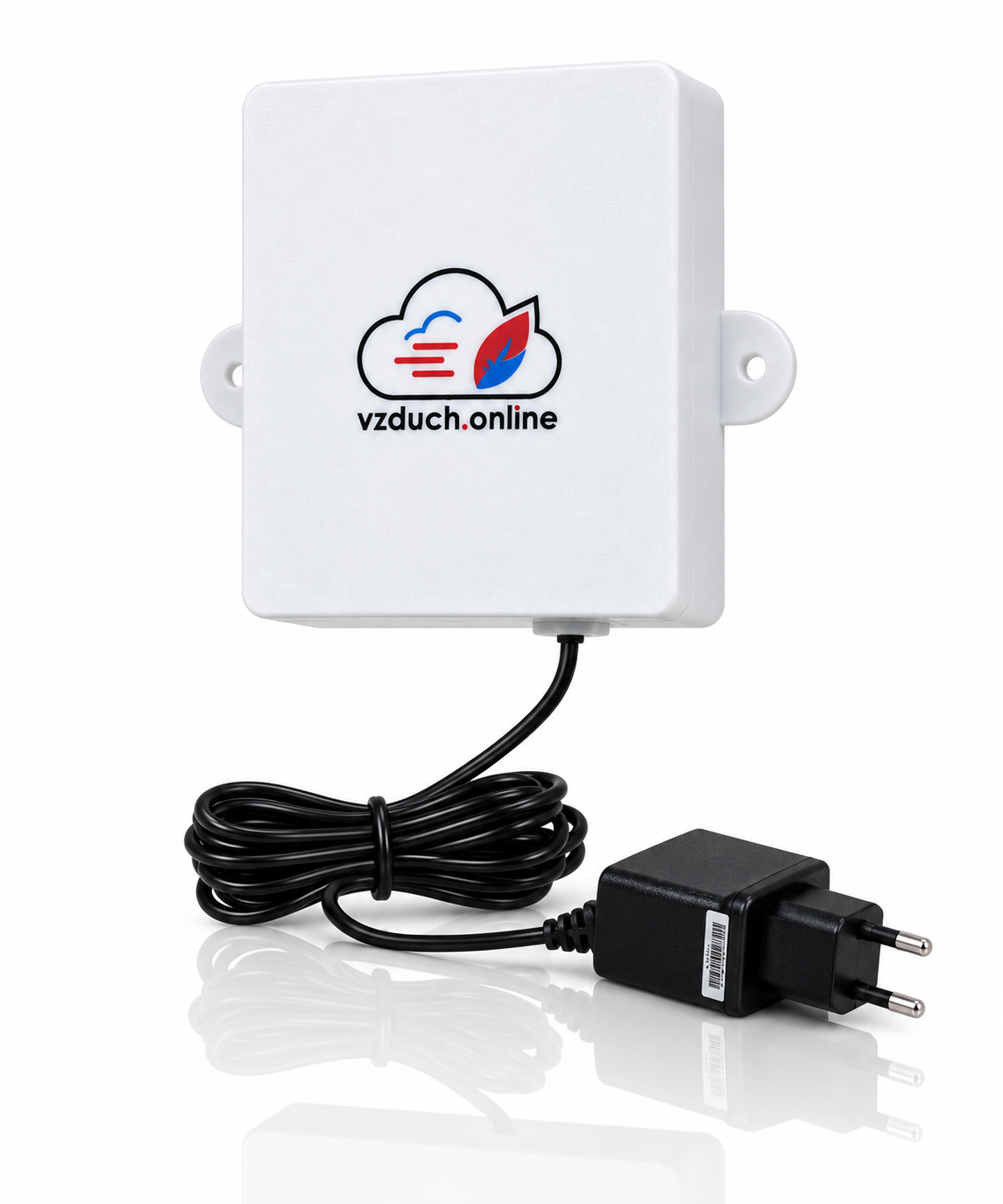

3D tlač krabičky
Jednoducho si stiahnite, a vytlačte pomocou PETG filamentu.

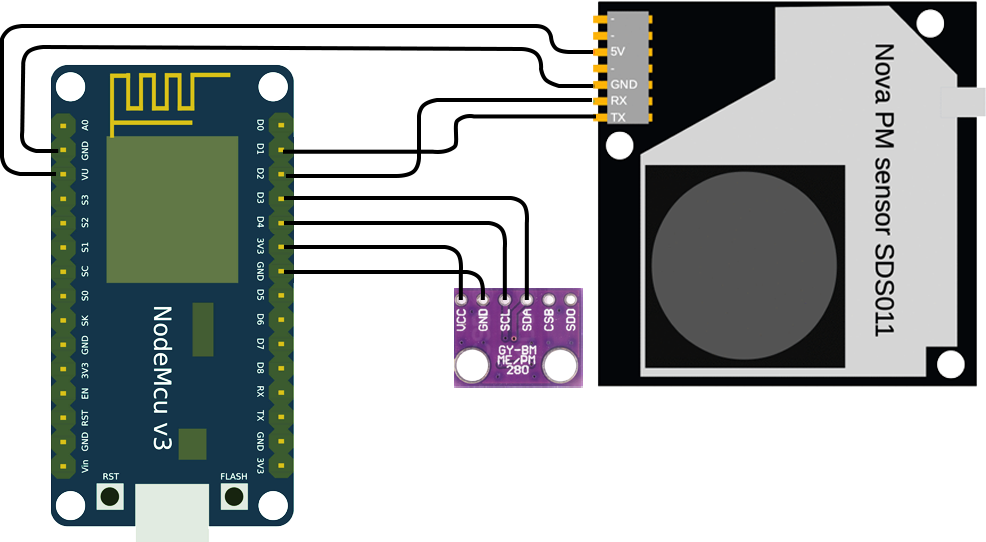

2. Zapojenie
Označenia D1, D2… sú vytlačené priamo na doske, takže sa nemusíte trápiť s číslami GPIO. Zapojenie je zhodné s projektom airRohr (Sensor.Community). Je to zámer — kto už má senzor postavený podľa ich návodu, môže náš firmvér nahrať bez prekáblovania.
3. Nahratie firmvéru
Firmvér nahráte priamo z prehliadača, nič inštalovať netreba.
Kliknite na button:
pripojte dosku káblom k počítaču a stlačte tlačidlo na stránke.
Funguje to len v prehliadači Chrome, Firefox alebo Edge na počítači — na telefóne ani v Safari nie. Ak nemáte ani jeden z nich, na tej istej stránke si viete stiahnuť súbor a nahrať ho vlastným nástrojom.
Najčastejší problém je kábel a ovládač. Ak sa senzor v ponuke portov vôbec neobjaví:
- Doska používa prevodník CH340. So zastaraným ovládačom nahrávanie zlyhá a neohlási zrozumiteľnú chybu — po jeho aktualizácii reštartujte počítač, inak sa nový ovládač nemusí prejaviť.
- Niektoré micro USB káble sú iba nabíjacie a nemajú dátové vodiče. Skúste iný.
- Port môže držať iná aplikácia (napríklad Arduino IDE so spusteným sériovým monitorom). Zavrite ju.
4. Prvé spustenie a pripojenie na WiFi
Po nahratí firmvéru si senzor vytvorí vlastnú WiFi sieť, cez ktorú sa nastavuje:

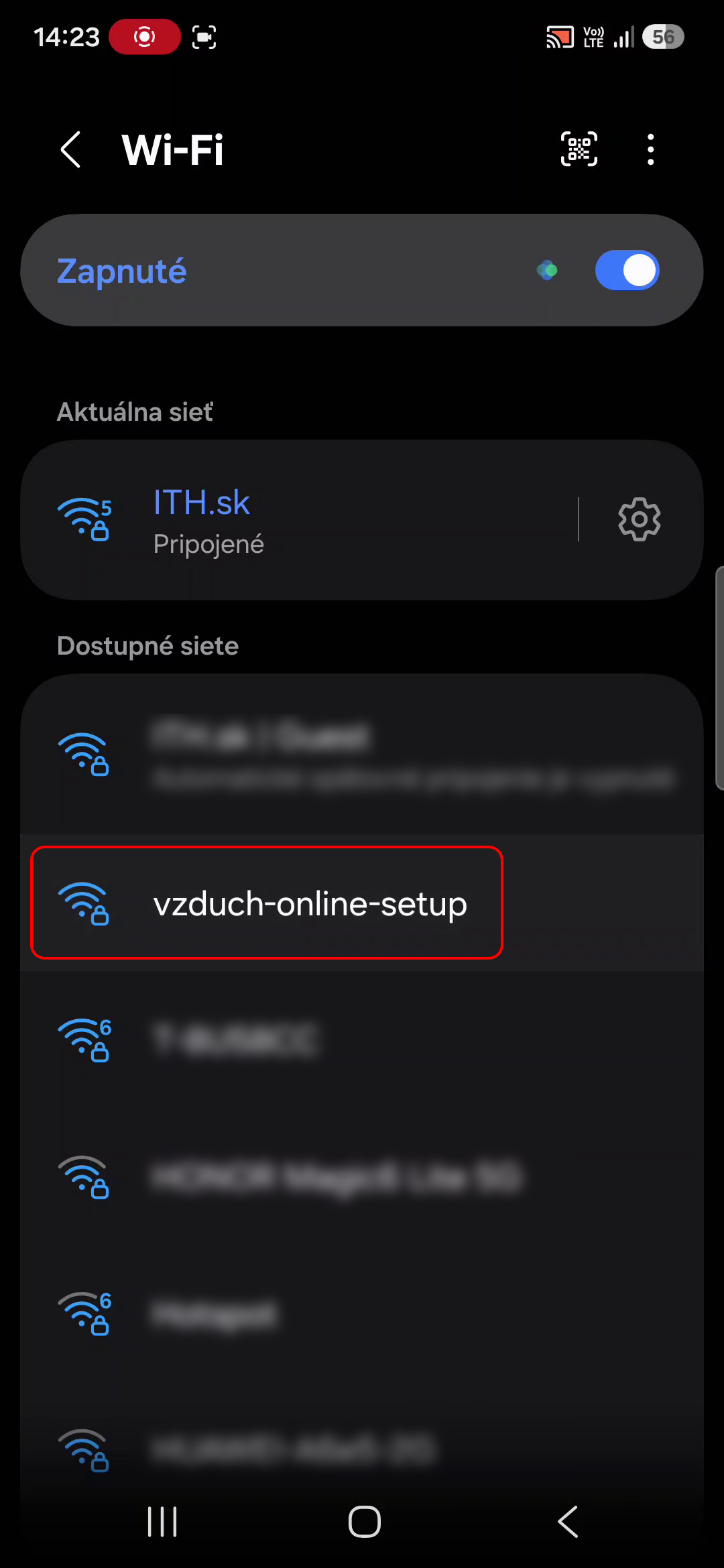

Pripojenie k hotspotu
vzduch-online-setup

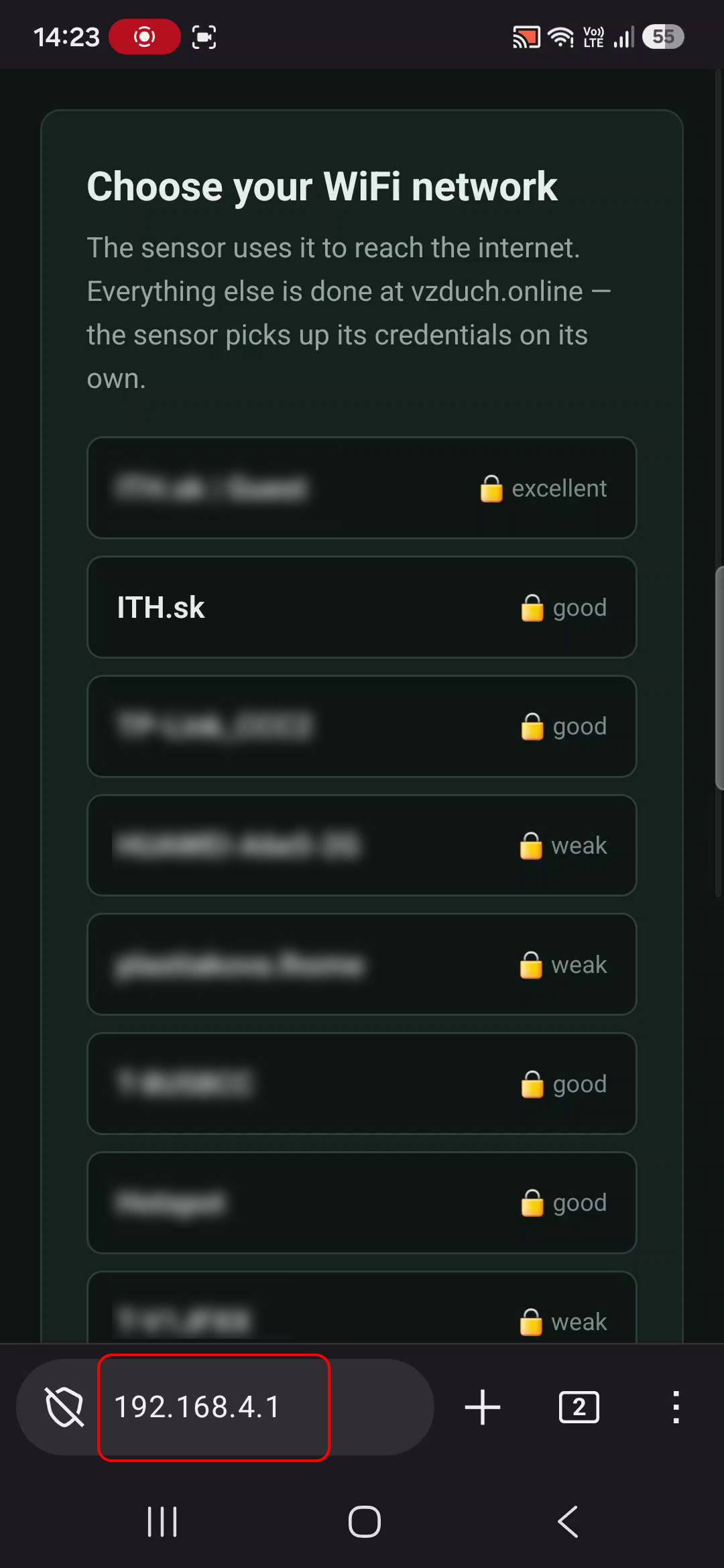

Otvorte v prehliadači adresu
http://192.168.4.1

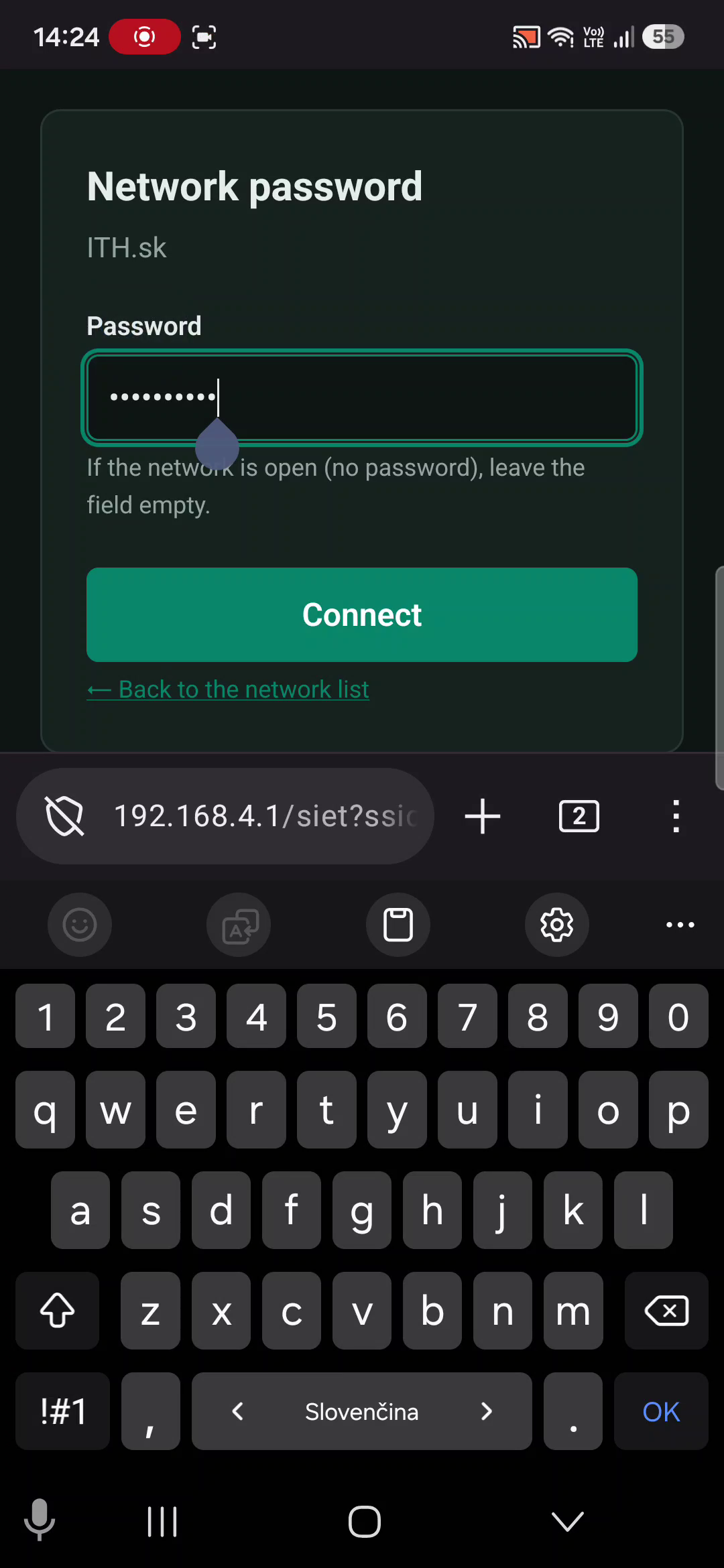

Kliknite na svoju Wifi,
zadajte heslo, pripojte sa

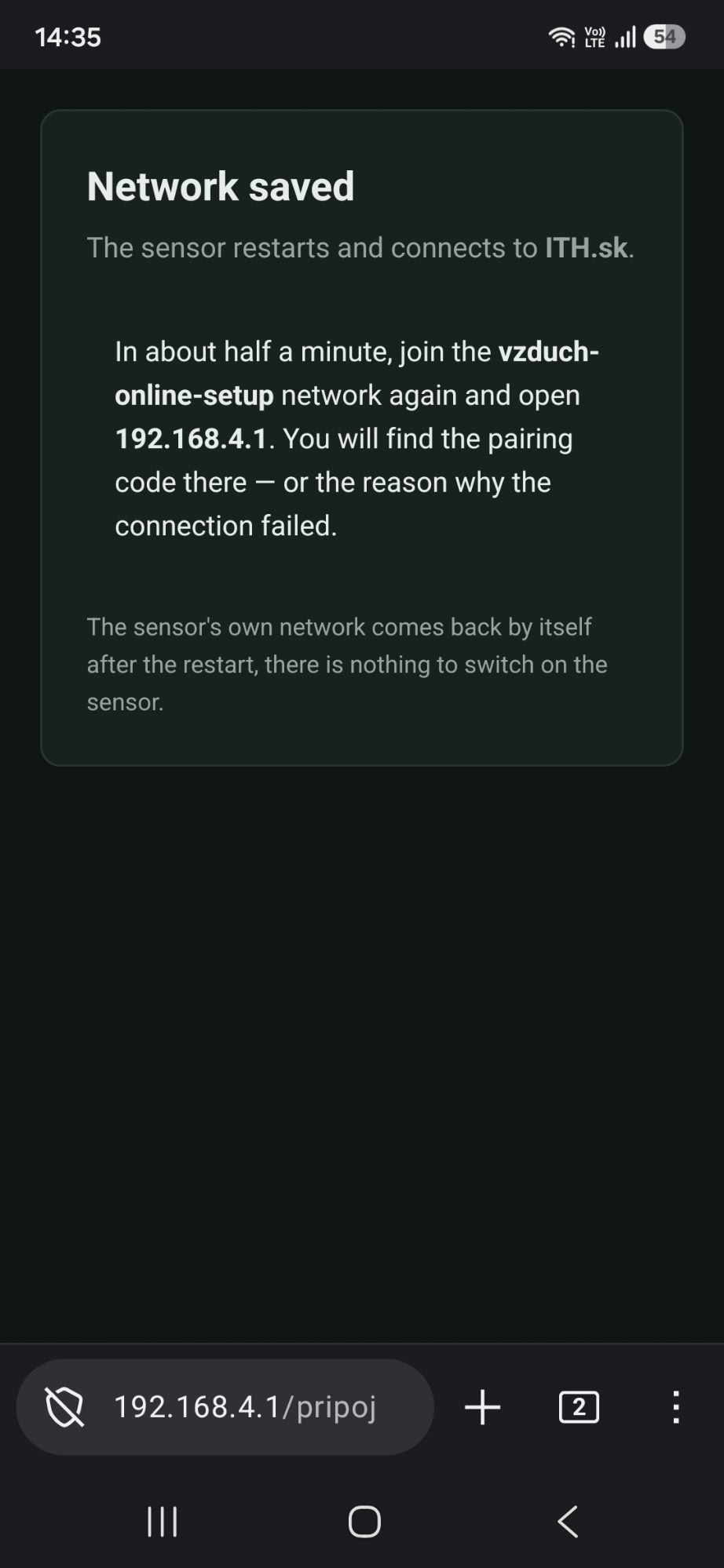

Senzor na chvíľu vypne hotspot
za 30s sa k nemu znova pripojte

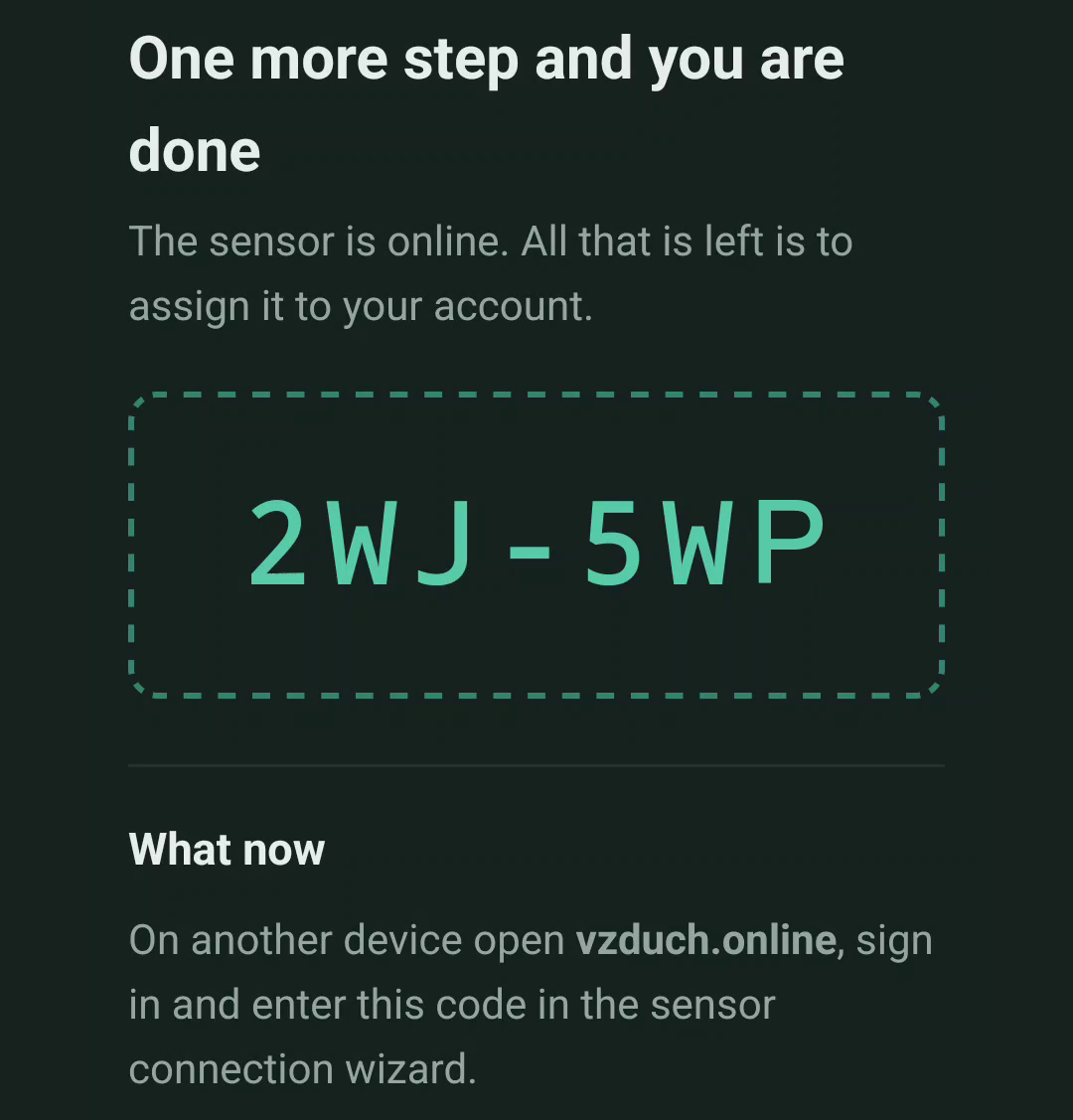

5. Spárovanie s vaším účtom
Aby sa merania ukladali k vám, treba senzor spojiť s účtom. Nikam neprepisujete žiadne dlhé kľúče — funguje to podobne ako prihlásenie do aplikácie na televízore:
Po opätovnom pripojení na hotspot vzduch-online-setup
v prehliadači otvoríte adresu: http://192.168.4.1
6. Prvé meranie
Po spárovaní chvíľu počkajte. Senzor pred každým meraním na pol minúty roztočí ventilátor prachového čidla, aby sa hodnoty ustálili, a merania odosiela každých zhruba dve a pol minúty. Prvý údaj teda dorazí do niekoľkých minút — sprievodca na to počká a dá vám vedieť.
Potom sa senzor objaví na mape a jeho podrobný prehľad s grafmi nájdete v administrácii na moj.vzduch.online.
Čo senzor vie ďalej
- Aktualizácie na diaľku — keď vydáme novú verziu firmvéru, spustíte ju jedným tlačidlom v detaile senzora. Kábel už nikdy nepotrebujete.
- Zdieľanie do verejných sietí — senzor vie tie isté merania posielať aj do Sensor.Community a OpenSenseMap. Je to dobrovoľné, predvolene vypnuté a zapína sa na stránke senzora.
- Zmena WiFi bez kábla — na stránke senzora si viete vybrať inú sieť, odpojiť senzor od účtu alebo vymazať všetky nastavenia.
Keď niečo nejde
- Senzor sa neobjavil na mape — skontrolujte, či svieti a či je v dosahu WiFi. Na jeho stránke je vždy napísané, ako dopadlo posledné odoslanie.
- Doska sa po pripojení meteo čidla nespustí — niektoré lacné moduly BME280 nemajú na zbernici zdvíhacie rezistory. Pomôžu dva rezistory 4,7 kΩ z D3 a D4 na 3,3 V.
- Chcem začať odznova — podržte tlačidlo FLASH pri zapnutí a senzor zabudne všetky nastavenia vrátane WiFi.
Ak si neviete rady, napíšte nám — pomôžeme.
Mám senzor s firmvérom airRohr
Zapojenie máte rovnaké, takže náš firmvér doň viete nahrať bez prekáblovania a senzor bude ďalej posielať dáta aj do siete Sensor.Community, ak si to zapnete. Ak chcete airRohr firmvér ponechať, ozvite sa nám — senzor pripojíme ručne.
